【摘要】簡述了商場臨時展會、展攤等場所中電氣裝置用電的特性，針對此類場所中隱含的電氣安全隱患問題，結合智能安全配電裝置的功能，從用電設備的接地、線路的安裝與敷設、設備的維護和管理等方面介紹了其安全保障技術，以保證此臨時類場所中用電的安全。

【關鍵詞】臨時展會、展攤；電氣安全；智能安全配電裝置

1 引言

近年來,隨著我國經濟的發展和人民生活水平的提高,為滿足人民日益增長的美好生活需要，生活中商品越來越豐富，各種新產品更是層出不窮。在繁榮的市場需求下，商場中的各種展會、展攤也就應運而生。音樂夜、舞蹈和時裝表演、美食節、競賽活動和烹飪表演等等各種活動在商場都很受歡迎。這些活動既為商家有效的增加了客流量，同時也為顧客提供了參加文化和音樂表演、展覽以及與家人和朋友共度時光的機會。對區域經濟的發展也起到了巨大的推動作用。

但是，隨著這些會展、展攤等活動場所的數量和單體體量的加大，伴隨的各類電氣風險程度也逐漸加劇。這些場所中用電設備種類繁多、強弱電、機電等的結合、元件及系統的結合，具有交叉學科的性質，如果未做好電氣規劃，就會在這類場所中帶來很大的電氣安全隱患。

這些臨時性的展覽會、陳列廳和展攤等場所的電氣裝置，可以是建筑物內的臨時裝置，也可以是戶外的臨時裝置。它的危險性在于沒有正規的電氣裝置設計，只求在短期內的臨時將就使用，因此無論是設備材料的選用，或是電氣裝置的安裝，其安全要求往往失之偏低。而該場所又屬于人員負責和密集的類別，管理比較困難，電氣裝置易受機械損傷和嚴酷氣候條件（例如風雨）的侵害，容易發生電氣火災、電擊等電氣事故。由于這些不利因素，IEC也將這等場所列為電氣危險的特殊場所。

怎么有效預防這些場所中的電氣事故發生，個人認為應該采取以下幾方面措施；

（1）為保證電氣線路更換和維修時的電氣安全，每一獨立經營的售貨車、商品鋪位和供電給戶外裝置的配電箱的電氣回路，都應滿足電氣隔離的要求，即為其配置能同時切斷相線和中性線的合適的開關、斷路器或RCD

（2） 在場所的電源進線處應裝設有適當延時的RCD，以與下級瞬動RCD有選擇性配合，其額定動作電流不大于300mA，以保證防接地電弧火災的有效性。

（3）除應急照明回路外，所有32A及以下的照明和插座回路上，都應裝設額定動作電流I△n不大于30mA的瞬動RCD做電擊防護。

（4）為便于接用電源和減少易引發電氣事故的插座板的使用，場所內應安裝足夠數量的固定插座。

（5） 地板插座的安裝應采取有效措施防止水的流入。

（6） 每一個插座只能連接一回路電源，不得在插座上用三通插頭連接件來接用多回路電源線路。

（7）可能遭受機械損傷的線路應采用鎧裝電纜，否則應對線路采取防止機械損傷的措施。

（8） 商品柜、陳列柜和標志燈具應該具有足夠的難燃、電氣絕緣和機械強度以及通風散熱等性能。在布置時應充分注意展品或商品的易燃性，防止展品被烤燃起火。

（9） 商品鋪位應避免將能產生高溫的電器和燈具集中布置而聚集熱量，難以避免時應對其采取適當?shù)耐L(fēng)散熱措施，例如對頂棚內過多集中的高溫電氣設備采取通風措施，并采用難燃的頂棚建筑材料。

生活中常見的傳統安全用電防護手段，是在電路短路引起電弧火花時及時切斷線路電源，但此時電弧火花已經產生，如果周邊有紙張、地毯等易燃物品，一場火災將難以避免。

安科瑞的智能安全配電裝置打破了傳統用電防護領域中僅僅只能做到“事后處理"的技術瓶頸，提前將配電轉換安全電，從源頭抑制電弧火花的產生，大大降低火災風險，同時系統實時監測電氣線路中電壓、電流、功率、溫度、剩余（漏）電流、對地絕緣阻值等關鍵數據，智能識別電路異常風險，及時將報警信息傳送至云管理系統，提醒用戶單位及時進行精準的故障排查。該系統既可滿足管理人員在緊急情況下的遠程應急處理，也可輸出歷史故障類型、報警數據、維保記錄等管理臺賬，支持用戶單位的日常安全用電優化管理，從而有效提升電氣安全隱患的發現率、處理率，防范電氣火災的發生。

2.1 介紹

AISD系列智能安全配電裝置是安科瑞電氣有限公司專門為低壓配電側開發的一款智能安全用電產品，本產品主要針對低壓配電側人身觸電安全事故、線路老化、漏電引起電氣火災等等常見隱患而設計。產品主要應用于學校、醫院、養老院、康復中心、酒店、商場、企事業單位、家庭電器等各類低壓用電的場合。

?AISD系列智能安全配電裝置安裝在在三級配電端前端。主要針對低壓配電側人員觸電安全事故、線路老化、接地故障、漏電引起電氣火災等等常見安全隱患而設計，具有電不起火、電不斷電、電不漏電、電不傷人、監測報警、市電切換、浪涌保護和用電數據遠程監控等功能。

2.2 功能特點

• 采用一體化整機設計，專門的用戶接線及操作窗口，簡化用戶使用。

• 提高供電連續性。裝置負載側電網發生單相接地故障時，電網可持續供電，裝置報警，但不會切斷電源，不影響用電設備繼續運行。

• 提高供電安全性。裝置輸出側負載線路發生單相接地故障時，接地點不會產生火花，防止電氣火災事故發生。

• 保障人身安全。裝置限制了負載側電網的漏電流，人體誤觸碰到單根供電線路時，能對人體進行保護，不會造成觸電事故。

• 監測報警功能。后端輸出線路發生過載、過欠壓、絕緣，以及裝置內部超溫故障時，裝置發出聲光報警信號。

• 電參量測量與顯示。裝置能實時測量輸出線路的電流、電壓、功率、電能、裝置溫度和輸出線路對地絕緣電阻值，并在觸摸屏上實時顯示。

• 事件記錄。裝置可存儲20條事件記錄，可供用戶查詢。

• 通訊功能。裝置配有1路RS485通訊，采用標準Modbus-RTU協議。也可選配無線通訊功能，通過有線組網或無線方式將數據發送到云平臺，用戶可以使用瀏覽器、手機APP或微信眾號對裝置的遠程監測和控制。

• 具有應急市電切換、浪涌保護及緊急按鈕斷電功能。

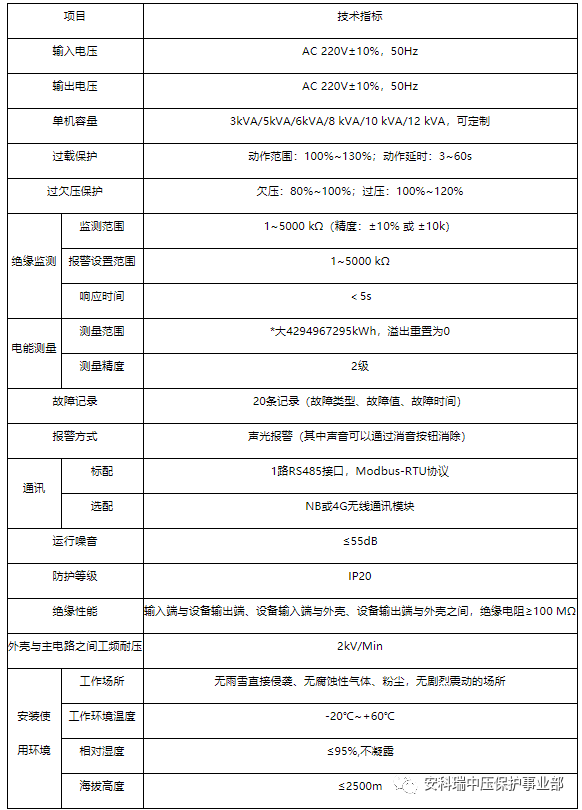

2.3 技術指標



注：具體容量選型時請咨詢相關工程師。

AISD系列智能安全配電裝置可以通過有線通訊的方式接入電氣火災監控主機，也可以通過無線通訊的方式接入安全用電管理云平臺或者其他云平臺，方便管理人員對所有安裝了智能安全配電裝置的養老場所進行維護，管理。

注意事項

1）在選用智能安全配電裝置時，裝置的額定容量應該與后方用電設備的額定容量保持一致。例如，當智能安全配電裝置的額定容量為3kVA時，后方用電設備的額定容量應不超過3kVA，嚴禁將其使用于額定容量不匹配的配電線路中。

2）智能安全配電裝置器采用壁掛式安裝，可以裸機掛墻安裝，也可以落地安裝，應確保安裝場所無滴水、腐蝕性化學氣體和沉淀物質，并注意環境溫度和通風散熱。

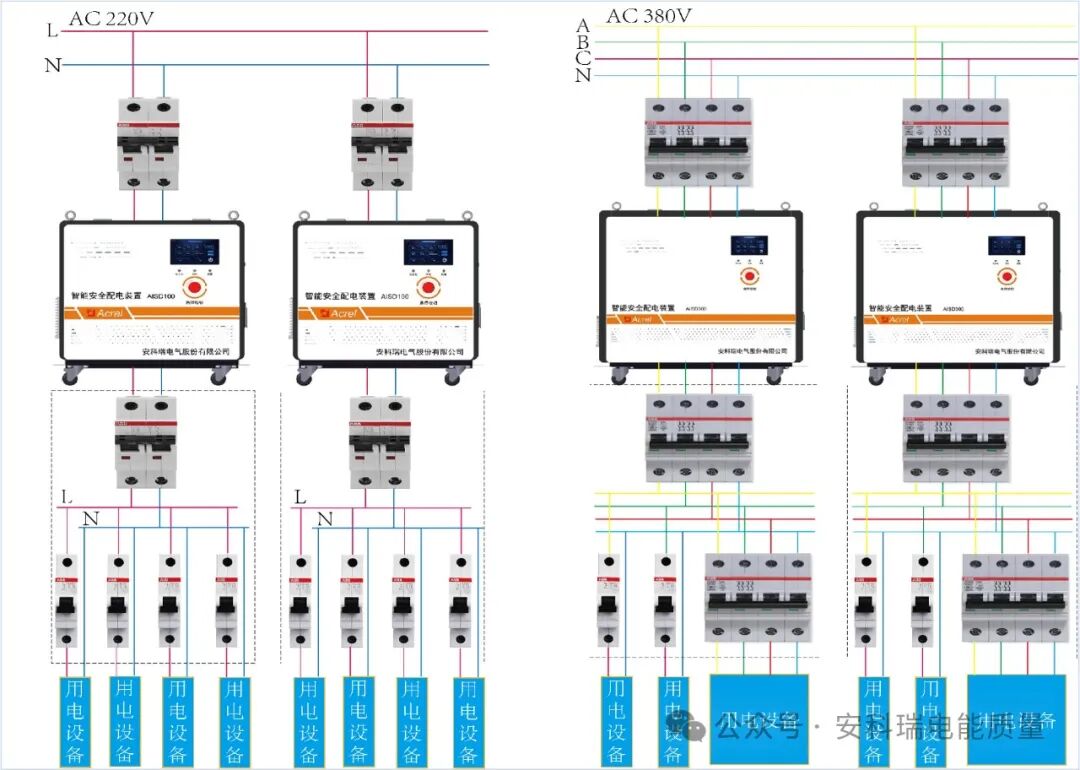

3）接線時應按接線圖操作，同時為了防止接頭處接觸電阻過大而導致局部過熱，也避免因接觸不良而導致裝置工作不正常，應確保裝置相應端子接線擰緊壓實。

4）嚴禁非專業人士擅自打開產品外殼

3 結語

商場中的各種展會活動是商家產品宣傳的一把利器，能發掘更多潛在客戶，引起用戶購買想法，還可以為顧客提供了參加文化和音樂表演、展覽以及與家人和朋友共度時光的機會，提高了人們的生活幸福感，而且對區域經濟的發展也起到了巨大的推動作用，安科瑞AISD智能安全配電裝置安裝在此類臨時場所中可有效可避免線路的漏電，杜絕電氣火災事故的發生，為該場所提供安全用電。
